КВ-установка базового трансивера

КВ радиоустановка включает в себя:

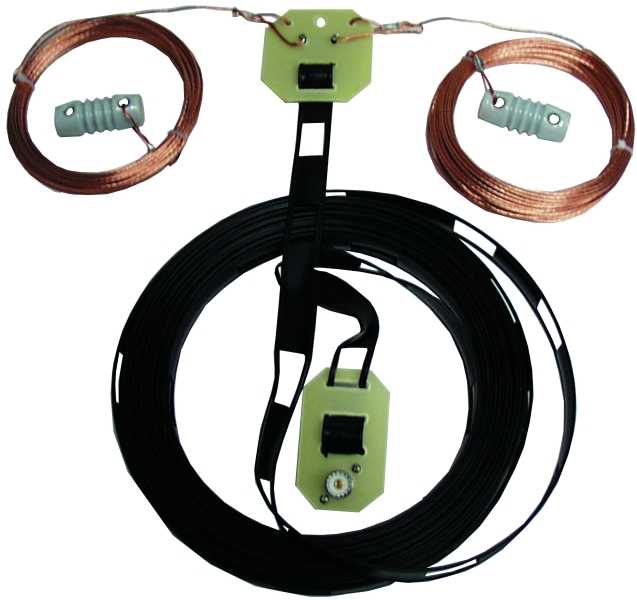

Антенну типа диполь

Антенна работает от 80 до 10 метров и расчитана на мощность 1500 ватт. Для 160 метров необходимо соединить оба проводника симметричной линии питания вместе и подключить их к выходу антенного тюнера. На этом диапазоне антенна работает как Т-образная антенна, поэтому обязательно необходимо использовать систему заземления или противовесов. Каждое из плеч антенны имеет длину 15 метров и выполнено из антенного канатика. Общая длина полотна антенны 30 метров. Центральный изолятор выполнен из стеклопластика, изоляторы на концах плеч из фарфора. Для питания и согласования антенны используется симметричная линия с волновым сопротивлением 450 Ом и длиной 10 метров. Со стороны передатчика линия заканчивается коаксиальным гнездом типа SO-239 к которому можно подключить дополнительный питающий коаксиальный кабель 50 Ом необходимой длины. Максимальная подводимая мощность 1500 Ватт. Антенна может быть повешена как диполь и как INV.V. или слопер.

Устройство грозозащиты

Для защиты антенных кабелей снижения от грозовых разрядов и электромагнитных импульсов ядерного взрыва применяют так называемые устройства грозозащиты (УГЗ).

Источник питания

Источник питания должен удовлетворять электрическим характеристикам трансивера, их всего две: напряжение питания (обычно 13,8В) и максимальный ток.
